Cách chọn khay cáp phù hợp cho các nhà máy công nghiệp

Chọn khay cáp thích hợp cho môi trường công nghiệp đòi hỏi phải xem xét cẩn thận khả năng tải, vật liệu, khả năng chống ăn mòn, loại cáp và điều kiện lắp đặt. Dưới đây là hướng dẫn từng bước để giúp bạn đưa ra lựa chọn.

1. Xác định loại khay cáp

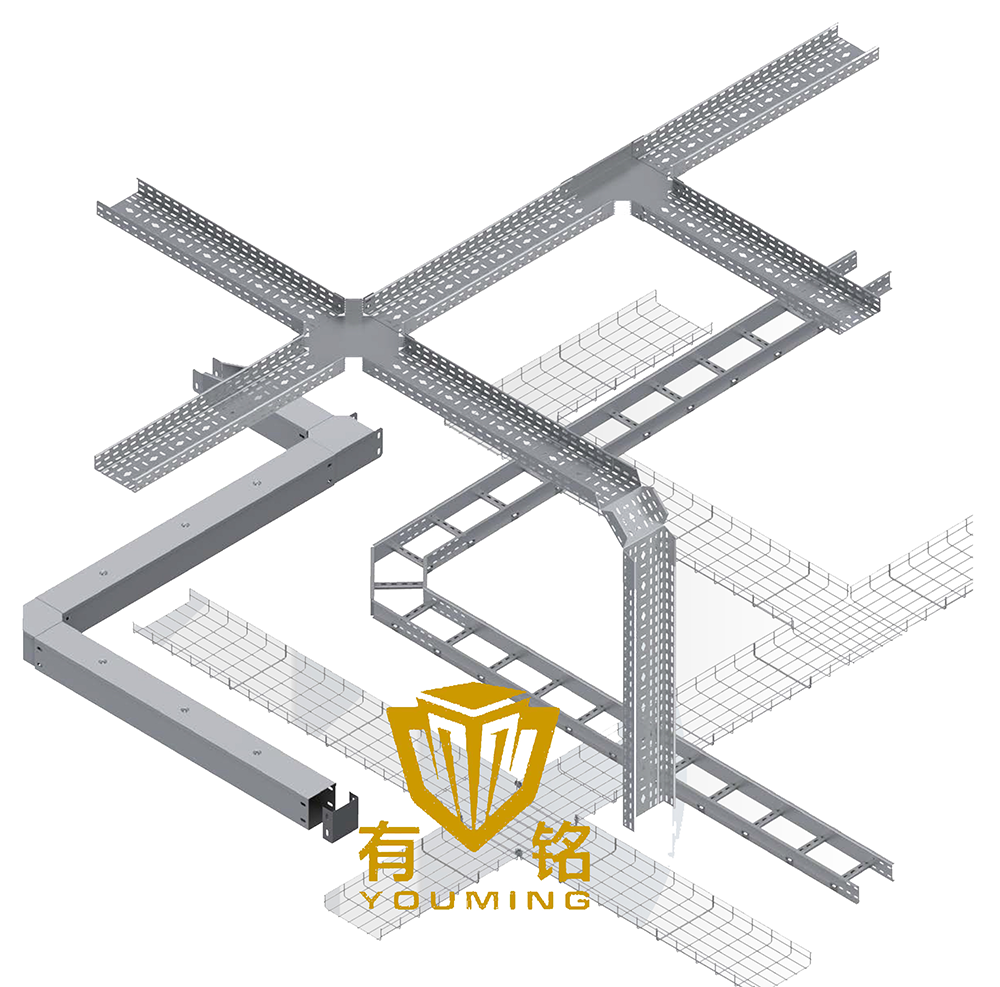

Các nhà máy công nghiệp thường sử dụng bốn loại khay cáp chính này:

Khuyến nghị công nghiệp:

- Cáp nguồn & điều khiển → Khay dưới thang hoặc Solid Bottom

- Dữ liệu & cáp quang → Lưới dây hoặc khay đục lỗ

- Môi trường hóa học khắc nghiệt → Thép không gỉ hoặc khay FRP

2. Xem xét khả năng chống ăn mòn & vật liệu

Cây công nghiệp thường có độ ẩm, hóa chất và nhiệt độ cao, vì vậy lựa chọn vật liệu là rất quan trọng:

Khuyến nghị công nghiệp:

- Nhà máy tiêu chuẩn → Thép mạ kẽm nóng

- Cây hóa chất → Thép không gỉ 316 hoặc FRP

- Độ ẩm ngoài trời/cao → sơn bột hoặc nhôm

3. Tính toán công suất tải & lấp đầy cáp

Cáp công nghiệp có thể nặng, vì vậy hãy đảm bảo khay có thể hỗ trợ trọng lượng:

Hướng dẫn công suất tải:

- Nhiệm vụ nhẹ: 50 Ném100 kg/m (cáp điều khiển)

- Nhiệm vụ trung bình: 100 Ném200 kg/m (cáp điện)

- Nhiệm vụ nặng nề: 200 Lỗi500 kg/m (cáp HV, nhà máy khai thác)

Tỷ lệ lấp đầy cáp (tiêu chuẩn NEC/IEC):

- Cáp nguồn → Tối đa 50%

- Cáp điều khiển → Fill 70% tối đa

- Tránh quá tải → Ngăn chặn các vấn đề quá nóng và bảo trì

Khuyến nghị công nghiệp:

- Sử dụng khay thang cho cáp nặng (nhịp dài).

- Sử dụng khay đáy rắn trong đó bảo vệ cáp là rất quan trọng.

4. Các yếu tố môi trường & an toàn

Cây công nghiệp có những thách thức độc đáo:

Kháng ăn mòn → chọn thép không gỉ hoặc FRP trong các vùng hóa học.

Phòng cháy chữa cháy → Sử dụng khay đánh giá lửa (được chứng nhận UL/CE) ở khu vực có nguy cơ cao.

Kháng va chạm → khay nhiệm vụ nặng để khai thác, dầu khí.

EMI che chắn → khay nhôm hoặc thép cho các thiết bị điện tử nhạy cảm.

Khuyến nghị công nghiệp:

- Dầu khí → Lớp phủ chống cháy bằng thép không gỉ

- Thực phẩm & Pharma → Vệ sinh SS 316

- Khai thác & Công nghiệp nặng → Thép mạ kẽm dày

5. Cài đặt & Xem xét bảo trì

- Thiết kế mô-đun → Cài đặt nhanh hơn (ví dụ: hệ thống kiểm tra nhanh).

- Khả năng truy cập → Khay mở (Ladder/Lưới) để bổ sung cáp dễ dàng.

- Khoảng cách hỗ trợ → Thông thường 1,5M 35M 3M (điều chỉnh dựa trên tải).

- Khớp mở rộng → Cần thiết trong các khu vực nhiệt độ cao.

Khuyến nghị công nghiệp:

- Các tuyến cáp tiền kế hoạch để giảm thiểu các uốn cong và hỗ trợ.

-S sử dụng các khay đục lỗ trong đó thông gió & khả năng tiếp cận là chìa khóa.

Danh sách kiểm tra cuối cùng cho lựa chọn khay cáp công nghiệp

1. Loại → thang / lưới / rắn / kênh

2. Vật liệu → mạ kẽm / không gỉ / nhôm / FRP

3. Tải → Nhẹ / Trung bình / Nhiệm vụ nặng

4. Ăn mòn → chống hóa học / chống hóa học

5. An toàn phòng cháy → Nó có đáp ứng mã địa phương không

6. Cài đặt → Dễ dàng lắp ráp và mở rộng

Mẹo chuyên nghiệp: Tham khảo ý kiến ​​của chúng tôi cho các giải pháp tùy chỉnh trong môi trường (ví dụ: nhiệt độ cao, khu vực nổ).

---

Phần kết luận

Chọn khay cáp phù hợp cho các nhà máy công nghiệp đảm bảo an toàn, hiệu quả và tiết kiệm chi phí dài hạn. Kết hợp khay với loại cáp, môi trường và yêu cầu tải của bạn cho hiệu suất.

Cần giúp đỡ? Liên hệ với chúng tôi để biết tính toán thiết kế & tải bố cục miễn phí!

Bạn có muốn đề xuất cho các ngành công nghiệp cụ thể (ví dụ: hóa dầu, ô tô, nhà máy điện) Chúng tôi có thể điều chỉnh lời khuyên thêm!
